Фрезерный станок 1500х1500
Станок с ЧПУ CM-1500. Для Хобби. Станки с ЧПУ. Cutmaster
Станок с ЧПУ CM-1500
- Исключены проблемы перекоса портала, увеличена жесткость конструкции портала!
- Алюминиевый стол с Т-пазом!
- Надежная электроника!
- Данный станок может быть укомплектован 4ой осью вращения (поворотной осью).
- Данный стонок может быть укомплектован ШВП!
- Данный станок может быть укомплектован USB контроллером!
- Совместим с программным обеспечением ArtCam.
- Гарантия 1 год!
Станок полностью готов к работе. Комплект c блоком управления и программным обеспечением.
Для работы вам нужен только шпиндель и компьютер. Шпиндель вы можете подобрать в разделе Аксессуары.
CM-1500 - станок с ЧПУ представляет собой 3-х осный фрезерно-гравировальный станок с ЧПУ портального типа с вертикальным расположением шпинделя. Станок предназначен для 2D/3D обработки различных материалов - дерева, пластика, цветных металлов. Станок найдет применение у моделистов, столяров и других частных мастеров. Станок прост в обслуживании, надежен и неприхотлив в работе.
Большое рабочее поле 1000мм на 500мм позволяет удобно размещать любые материалы. Теперь нет необходимости разбивать ваши чертежи на много программ - скомпонуйте все на одном большом рабочем поле и запустите обработку. Предустановленные концевые выключатели домашнего положения помогут быстро продолжить работу в случае сбоя или временной остановки. Прочная но легкая алюминиевая рама в компоновке с силовыми элементами из стали позволила сохранить вес станка достаточно низким, получив при этом необходимую жесткость. Удачно выбранный габарит рабочего поля позволяет легко транспортировать станок даже на заднем сидении любого "седана".
В конструкции станка применены фрезерованные детали из алюминия Д16Т, элементы станочного конструкционного профиля, промышленные компоненты системы линейных перемещений.
Система линейного перемещения:
-
Ось X - Цилиндрические рельсовые направляющие качения, диаметр 16мм.
-
Ось Y - цилиндрические направляющие качения - Диаметр 20мм.
-
Ось Z - цилиндрические направляющие качения - Диаметр 16мм.
Привод - трапецеидальный катаный ходовой винт:
-
Ось X,Y,Z - диаметр 12мм, шаг винта 3мм.
-
Ходовые безлюфтовые гайки из графитонаполненного капролона.
-
Упорные подшипниковые блоки с преднятягом, с двумя подшипниками на каждой оси.
-
Антивибрационные муфты для уменьшения резонанса шагового привода.
Дополнительная комплектация:
Полный комплект фрезерного станка с ЧПУ
Обзор

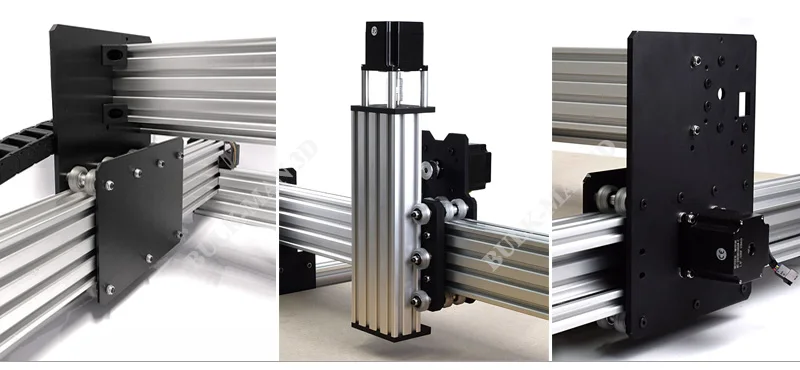

| Полный комплект станка с ЧПУ WorkBee 1500x1500 |
Станок с ЧПУ WorkBee результат многолетнего опыта, отзывов и предложений по продаже станка с ЧПУ OX.
Это было разработано с нуля, и может точно сократить пену, древесину, пластмассу и алюминий до 0.Точность 2 мм или лучше.
Функциональные инженерные детали, игрушки, знаки или что-либо еще, что можно представить, могут быть изготовлены на фрезерном станке с ЧПУ WorkBee.
Совместимый материал для резки / фрезерования: алюминий / дуб / стекло Plexi / Delrin / HDPE / Foam
2
Эта машина не включает: рабочий стол МДФ, сверла.
1) Это функциональный полный комплект, включающий всю необходимую вам электронику.
2) Все экструзии новые и M5 постукивают там, где это необходимо!
3) Руководство по сборке PDF можно получить по электронной почте.
4) Если у вас есть какие-либо вопросы о стоимости доставки, пожалуйста, свяжитесь с нами, чтобы получить последнюю цену.
---------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------
Уведомление перед покупкой:
-
В цену не включено программное обеспечение!
-
Вам необходимо зайти на официальный сайт, чтобы скачать или купить их самостоятельно.(GRBL можно загрузить бесплатно, Mach4 нужно купить)
-
Мы не предоставляем техническую поддержку для отладки программного обеспечения. Спасибо за Ваше внимание!
-
Если у вас есть идеи или вопросы, пожалуйста, свяжитесь с нами, мы сделаем все возможное, чтобы поддержать вас!
---------------------------------------------- -------------------------------------------------- -------------------------------------------------- ---------------
В комплект входит -------------------- -------------------------------------------------- -------------------------------------------------- -----------------------------
- Механический комплект WorkBee с ЧПУ с 4 шаговыми двигателями Nema23 (с винтовым или ременным приводом)
- Комбинированный контроллер (GRBL или Mach4 для выбора)
- 1.Комбинированный шпиндель с воздушным охлаждением 5 кВт или комбинированный шпиндель с водяным охлаждением 2,2 кВт Для выбора. (Пожалуйста, оставьте нам сообщение с нужным вам напряжением)
- Combo Cable Drag Chain
Советы: 8 вариантов на ваш выбор!
1) 1515-S-Mach4-1.5KW:
1500x1500mm Комбинированный с винтовым управлением + контроллер Mach4 + комбинированный шпиндель 1,5 кВт с воздушным охлаждением + комплект кабелей
2) 1515-S-Mach4-2.2KW:
1500x1500мм с винтовым управлением + контроллер Mach4 Combo + 2.Набор комбинированных + шпинделей с водяным охлаждением 2KW
3) 1515-S-GRBL-1.5KW:
Комбинированный с винтовым управлением + контроллер GRBL + комбинированный комплект + 1,5KW с воздушным охлаждением
4) 1515- S-GRBL-2.2KW:
1500x1500mm Комбинированный с винтовым управлением + GRBL Combo + 2,2 кВт Набор водяного охлаждения шпинделя + Набор кабелей
5) 1515-B-Mach4-1.5KW:
1500x1500mm Комбинированный с ременным управлением + Mach4 + 1.5KW комбинированный + комплект шпинделя с воздушным охлаждением
6) 1515-B-Mach4-2.2KW:
1500x1500 мм с ременным приводом + комбинированный контроллер Mach4 + 2,2 кВт комбинированный комплект + шпиндель с водяным охлаждением
7) 1515-B-GRBL-1.5KW:
1500x1500mm с ременным приводом + GRBL комбинированный контроллер + 1,5KW с воздушным охлаждением Набор комбо + кабелей
8) 1515-B-GRBL-2.2KW:
1500x1500mm Ременной привод + регулятор GRBL Комбо + 2,2 кВт Набор комбо + кабелей с водяным охлаждением шпинделя
Часть списка:
Характеристики шагового двигателя Nema23:
NEMA 23
Размер вала: 1/4 "
Шаг угла: 1.8
Момент удержания: 1.26Nm
Номинальное напряжение: 3.36A
Номинальный ток: 2.8A
Характеристики 1,5 кВт шпинделя с воздушным охлаждением:
Характеристики шпинделя: φ65x205 мм (диаметр: 65 мм x длина: 205 мм)
Мощность: 1,5 кВт
Напряжение: 220 В ~ 250 В или 110 В
Частота: 400 Гц
Скорость: 8000-24000 об / мин
Воздушное охлаждение
Выключение: менее 0,005 мм
Смазка смазкой
Инвертор ЧРП 1,5 кВт (110 В или 220 В на выбор)
Характеристики шпинделя с водяным охлаждением 2,2 кВт:
Спецификация: 80 * 215 мм (средний диаметр корпуса 80 * 215 мм)
Мощность: 2.2 кВт
Напряжение: 110 В или 220 В
Частота: 0-400 Гц
Скорость: 0-24000 об / мин
Цанговый патрон ER20 с водяным охлаждением
Вылет: Менее 0,005 мм
Смазка консистентной смазкой
VFD-инвертор 2,2 кВт (110 В или 220 В на выбор)
В комплект входит --------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----
- Механический комплект WorkBee с ЧПУ с 4 шт. Шаговыми двигателями Nema23 (с винтовым или ременным приводом)
- Комбинированный контроллер (GRBL или Mach4 для выбора)
- 1.Комбинированный шпиндель с воздушным охлаждением 5 кВт или комбинированный шпиндель с водяным охлаждением 2,2 кВт Для выбора. (Пожалуйста, оставьте нам сообщение с нужным напряжением)
- Combo Drag Chain Chab
WorkBee доступен с обычным размером от 500x750 мм до 1500x1500 мм как для винтового, так и для ременного привода!
Z Asix Макс. Ход: 54 мм (метод 1) / 94 мм (метод 2) Максимальная глубина резания: 27 мм (метод 1) / 47 мм (метод 2)
------------- -------------------------------------------------- --- на основе 12-миллиметровой спойлерной платы ----------------------------------------- -------------------------
Техническая спецификация ------------- -------------------------------------------------- -------------------------------------------------- -------------------------------------------------- ----------
Размер рамы
500 x 750 мм
750 x 750 мм
750 x 1000 мм
1000 x 1000 мм
1000 x 1500 мм
1500 x 1500 мм
Рабочая зона
300 x 520 мм
550 x 520 мм
550 x 770 мм
800 x 770 мм
800 x 1270 мм
1300 x 1270 мм
Z Высота
54 мм или 94 мм Ход, 27 мм Или 47 мм работоспособной глубины, с 12 мм спойлером.Опоры спойлера имеют две конфигурации высоты, это максимальные значения для каждой конфигурации.
Приводная система - Ведущие винты ACME или зубчатые ремни GT3
Линейные направляющие - Колеса из поликарбоната на анодированном V-образном шлице C-Beam.
Motors - NEMA23 Шаговые двигатели 175 унций (X, Y & Z)
Точность - 0,05 - 0,10 мм (с винтовым приводом) или 0,10 - 0,20 мм (с ременным приводом)
.
Описание продукта
шпиндель 1500 Вт (1250x1850 мм) дешево 1218 Хобби фрезерный станок с ЧПУОсобенности:
1. X Y использует рельсы, поддерживаемые SBR25. и 25 мм диаметром, точный шариковый винт C7, изготовленный из Тайваня. Прочные рельсы и высокопрецизионный шариковый винт
делают эти машины очень стабильными и долговечными. (опция с квадратными рельсами)2. Алюминиевое литье всего тела не преобразуется для длительного использования.
3. Корпус чугунного литейного стола обеспечивает более стабильную работу машины и низкий уровень шума.
4. контроллер mach4 с USB-портом. Вы можете использовать свой ноутбук для управления машиной (опция контроллера DSP)
Технические характеристики:
| Модель (тип детали и другие) | SM-6090A 9000 | SM-6015 | SM-9015 | SM-1212 | SM-1218 | SM-1224 |
| X Y рабочая область (мм)
| 650x950 | 650x1450 | 950x1500 | 1250x1250 | 1250x1850 | 1250x2450 |
| .. | ||||||
| Структура | Чугунное литье. Портальный подвижный тип | |||||
| Трансмиссия | Высокоточный шариковый винт | |||||
| Рельсы скольжения | X Y Z ----- Круглый рельс (опция с квадратным рельсом) | |||||
| Тип привода | Степпер | |||||
| Мощность шпинделя | 1.Водяное охлаждение 5 кВт (0-24000 об / мин) | |||||
| Рабочая скорость | 0-8000 мм / мин | |||||
| Система управления | Mach4 - порт USB (DSP дополнительно) | |||||
| Код команды | HPGL, код G | |||||
| Точность работы | 0,05 мм | |||||
| Повторяемость | 0.01 мм | |||||
| Мощность | AC220V ± 10% / 50 ~ 60 Гц | |||||
| Совместимое программное обеспечение | Type3 / Artcam / UG / Pro-E / Mastercam / Ucancam V8 и т. Д. 900 | |||||
| Хвостовик инструмента | 3.175-6mm | |||||
Широкий спектр применения:
Такие как уплотнение, упаковка, изготовление щитков и панелей, декорирование, искусство и ремесло,
архитектурная модель, сувенирная продукция, значок, электрические схемы и столярные изделия.
Подходит для материалов
Выгравировать и разрезать на акриловом листе, двухцветном листе АБС, листе пенополиуретана,
деревянном листе, PCB Алюминиевый лист, латунь, сталь, камень
Это фотографии наших части машины маршрутизатора cnc используя. так что вы можете знать, какие детали мы используем на нашей машине, и как мы ее изготавливаем. Это фотографии нашего
Упаковка и доставка
мы используем прочный деревянный контейнер без фумигации со стальной трубой под поддоном.так что это может избежать любого повреждения машин. мы также покупаем страховку на доставку и махину. если он поврежден, мы можем получить компенсацию от страховой компании!
я должен заплатить за свой заказ? Какова процессия этой покупки?
Ответ: мы принимаем ТТ банком.Вы можете сначала сделать 30% предоплату, тогда мы начнем производить продукцию. когда машина будет готова, мы сфотографируем вас, а затем вы сможете сделать баланс. после того как мы получили ваш платеж. Я отправлю вам машину.
2. Как насчет обслуживания после продажи? Ваш инженер может свободно говорить по-английски?
Ответ: мы предлагаем услуги, которые вы получили от машины, в том числе как установить машину, как использовать машину. как дать машине работать. и так далее.обычно мы научим вас делать это по электронной почте или по скайпу. Наш инженер имеет многолетний опыт обслуживания станков с ЧПУ. он может очень хорошо говорить по-английски, поэтому он может решить проблему в короткие сроки.
3. Вы фабрика или торговая компания?
Ответ: Мы являемся производителем. качество, которому можно доверять, - это только машина, изготовленная нами самими, и самое главное, мы можем улучшить качество обслуживания после продажи. Мы знаем, как решить проблему в каждой части легко.поэтому приглашаем вас посетить наш завод. тогда мы предложим наше лучшее решение для вашего требования. тогда это может подтвердить, что каждый клиент может получить свою действительно необходимую машину.
2. обслуживание в процессе производства: мы вышлем фотографии машин во время изготовления. поэтому клиенты могут узнать больше информации о процессе изготовления своих машин.и дать им свои предложения.
3. обслуживание перед отправкой: мы сфотографируем и подтвердим заказчикам спецификацию их заказов, чтобы избежать ошибок при изготовлении машин.
4. обслуживание после доставки: мы проверим, когда машина прибудет в ваш морской порт и приблизительную дату прибытия. так что клиенты могут знать, когда он прибудет, и сделать достаточно подготовки.
5. обслуживание после прибытия: мы свяжемся с клиентами, если машина в хорошем состоянии.и посмотрите, нет ли каких-либо запасных частей.
6. Служба обучения: есть руководство и видео о том, как пользоваться машиной, если у некоторых клиентов есть вопросы по этому поводу. у нас будет профессиональный техник, который поможет им установить и научит пользоваться через скайп, звонки, видео или почту.
7. гарантийное обслуживание: мы предлагаем 1 год гарантии на весь станок и полугодовую гарантию на шпиндель. если какие-либо части нашей машины сломаны.мы заменим его бесплатно.
8. долгосрочное обслуживание : мы надеемся, что каждый клиент сможет легко использовать нашу машину и получать от нее удовольствие. если у клиентов возникнут какие-либо проблемы с машиной в течение 2 или 3, 5 лет, они могут связаться с нами. мы всегда будем ждать вас здесь.
Отзывы покупателей
Это отзывы наших клиентов о наших машинах и сервисе! Они настолько реальны, что вы можете связаться с ними, чтобы задать любой вопрос о наших машинах и сервисе!
1.мне нравится машина и я пока что мало работал на дереве) очень рад! см. мою первую работу)
------ Джеффри из Нидерландов
2. Мы очень довольны вашей компанией и вашей продукцией. Мы считаем, что наш рынок имеет большой потенциал продаж вашей продукции. Мы были бы заинтересованы в сотрудничестве с вашей компанией в долгосрочной перспективе. Мы будем рады стать эксклюзивным представителем вашей компании в нашей стране ------ Ева.
2. Ой !!!! о Господи!!!! Спасибо!!!! Т.Т. 3.Я заказали мою машину это SM вариант ЧПУ 3040, который имеет немного лучше спецификации, чем большинство.
Машина поставляется с порошковым покрытием, чтобы остановить окисление с завода. Так что обслуживание клиентов
было довольно хорошим через MSN & E-Mail, и что приятно, что продавец говорит очень хорошо на английском
тоже! (Который не является очень распространенным явлением для большинства дешевого экспорта китайских компаний).
------------- Крейг (из Великобритании, он очень доволен качеством и обслуживанием нашей машины и представил нам много клиентов! Очень ему благодарен)Сертификаты
Поток работа
предложение → Идентификация параметра → подтвердить PI → расположение
заказ после оплаты → производство станков с ЧПУ → профессиональное тестирование
→ доставка и сфотографирование → прибытие к клиентам
Контактное лицо: Энди Чжу Skype: stepmores-e
Телефон: +86 15194126152 Электронная почта: sales-e (at) stepmores.комДобро пожаловать посетить Китай, добро пожаловать посетить наш завод!
Примечание:
Скажите, пожалуйста, следующие вопросы: Я порекомендую вам наиболее подходящую машину!
1.) Какие материалы вы хотите гравировать или резать?
2.) Каков максимальный размер материалов?
Мы являемся OEM станками с ЧПУ и искренне найдем честного агента в любой стране!
Давайте рука об руку, создадим прекрасное будущее! SM-1218
